Exemples de réalisations de machines spéciales

Chambre de conditionnement

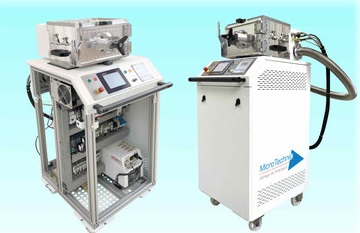

Machine spéciale pour la technologie du vide



Objectif de la machine spéciale :

Disposer d'une chambre de 18 dm3 à l'atmosphère et à la pression contrôlée pour réaliser de la soudure laser.



Réalisation :

- Capacité de la machine spéciale allant du vide secondaire à 2 bars absolus.

- Pression de 5.10-4 mbar en moins de 5 min.

- Compatible salle blanche ISO 7.





  • Etude mécanique, process, électrique et contrôle commande de la machine spéciale par notre bureau d’étude
  • Usinage de précision des pièces hors commerce dans notre atelier (tournage, fraisage, électroérosion)
  • Montage câblage réalisé par nos techniciens

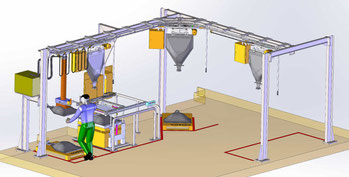

Ensemble décompactage – convoyeur

Machine spéciale conçu par notre bureau d'étude mécanique pour décompactage convoyage.

Objectif de la machine spéciale :

Décompacter des sacs de 20 à 30 kg stockés en box et acheminement sans effort pour l’opérateur jusqu’au poste suivant.



Réalisation :

Machine spéciale assurant la préhension des sacs par aspiration, le décompactage sur table vibrante et le déplacement le long d’un rail aérien de 5m de long.





  • Etude du process et conception de la machine spéciale par notre bureau d’étude mécanique
  • Usinage de précision des pièces hors commerce dans notre atelier (tournage, fraisage, électroérosion)
  • Prise en charge de la sous-traitance électrique
  • Montage câblage réalisé par nos techniciens sur site en salle blanche

Presse pneumatique de blindages sur carte électronique

Objectif de la machine spéciale :

Augmenter la productivité de clipsage de blindages sur cartes électroniques (clipsage unitaire manuel lent) et améliorer la condition de travail de l’opérateur (effort pénible dans la répétition).



Réalisation :

Machine spéciale pneumatique réalisant jusqu’à 16 clipsages à la fois sans effort pour l’opérateur.

  • Etude du procédé et conception de la machine spéciale par notre bureau d’étude mécanique
  • Usinage de précision des pièces hors commerce dans notre atelier (tournage et fraisage)
  • Montage et câblage pneumatique réalisé par nos techniciens

Rectifieuse de mandrin

Machine spéciale avec usinage de précision

 Objectif de la machine spéciale :

Automatisation de la rectification manuelle de mandrins en tungstène (Ø0.5mm) pour cadence industrielle.



Réalisation :

Machine spéciale permettant la rectification de 240 p/h pour une production d’1 million de mandrins par an. Contrôle optique par caméra, cinématique pneumatique et électrique.

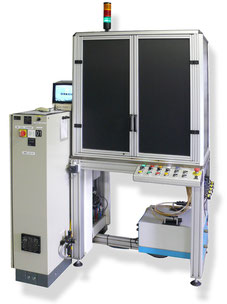

Machine spéciale pour le médical



  • Etude du process et conception de la machine spéciale par notre bureau d’étude mécanique
  • Usinage de précision des pièces hors commerce dans notre atelier (tournage et fraisage).
  • Prise en charge de la sous-traitance électrique
  • Prise en charge de la sous-traitance optique
  • Réalisation de la conception pneumatique
  • Montage effectué par nos techniciens
